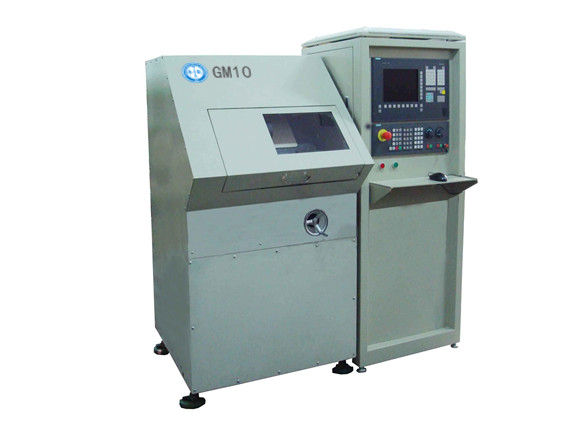

Máquina de aderezo de las ruedas de molienda sin conexión CNC GM10

Descripción de producto

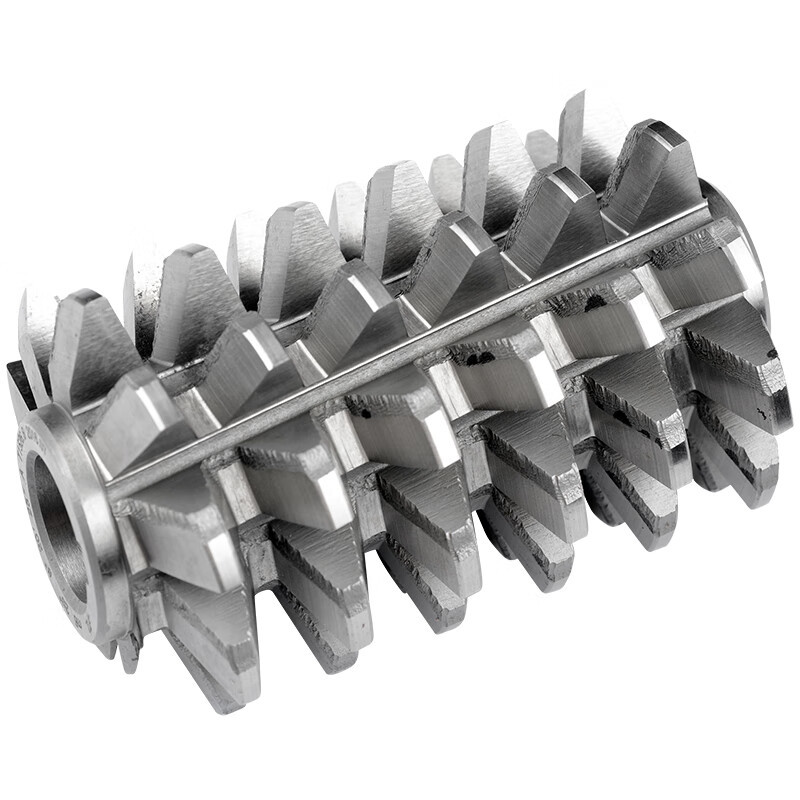

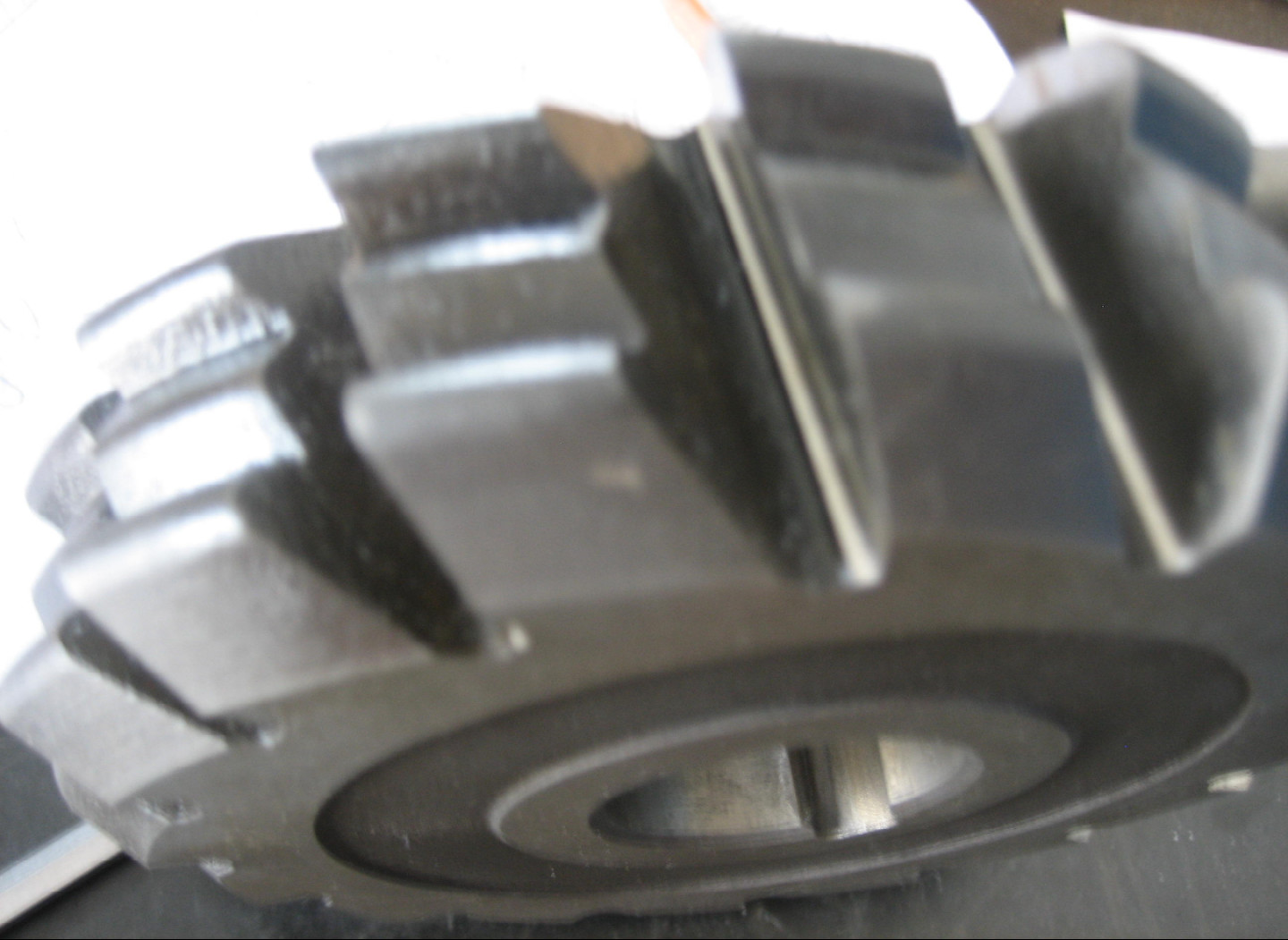

Se utiliza para el recorte de la rueda de molienda de herramientas complejas como placas de engranajes (ZA, ZI, ZK, ZN1, ZN2, ZN3), placas de gusano, placas rectangulares, placas triangulares, fresadoras de forma especial, etc.

Características del equipo:
El equipo adopta el sistema CNC de Siemens, el enlace de dos ejes, el control de circuito cerrado.guía lineal de alta precisión, tornillo de bolas de alta precisión, base de la máquina de granito.

Software de cálculo de la sección de la rueda de molienda:
El sistema CNC está integrado con un software de cálculo de la sección de la rueda de molienda que puede calcular automáticamente la sección de la rueda de molienda y generar código CNC;la interfaz es amigable y fácil de cambiar de la interfaz de procesamiento CNCEl proceso de operación es simple.

Funciones del software:
1El tipo de molino que puede recortarse es el molino de disco.
2. Puede recortar la rueda de molienda para recortar la plataforma de engranajes antes de afeitar, antes de moler, filete completo de la parte superior de los dientes, la rama de la parte superior de los dientes y el recorte de los bordes del fondo de los dientes.
3. Puede vestir las ruedas de molienda para placas de engranaje de gusano lineal con formas ZA, ZI y ZN.
4. Puede preparar las ruedas de molienda para placas de engranaje de gusano no lineales (formas ZK, engranajes dentados, enrejados).
5. Puede preparar las ruedas de molienda para cortadores de fresado de superficies curvas complejas.
6Puede revestir las ruedas de molienda con secciones transversales conocidas.
